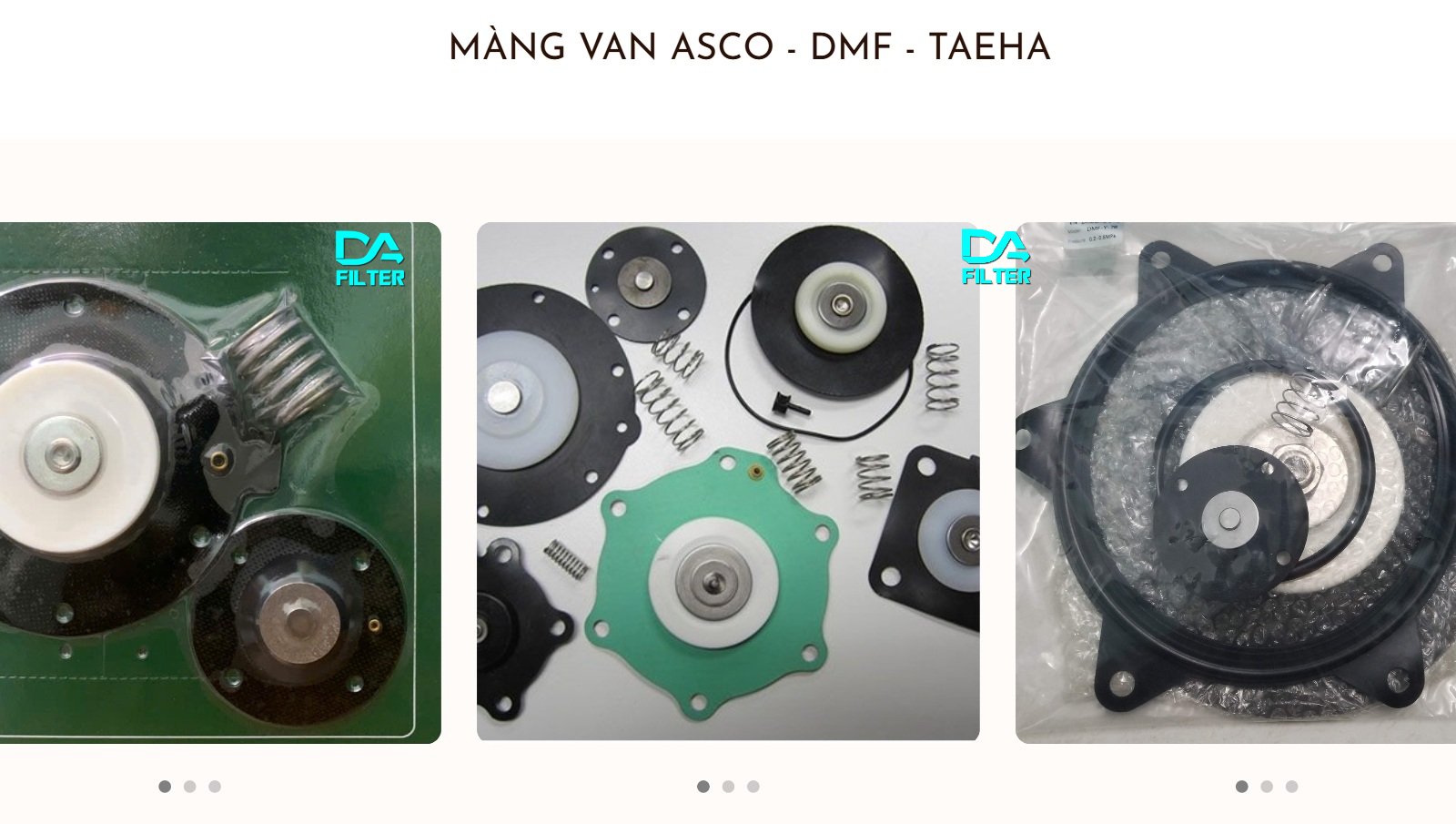

Màng van rũ bụi (tiếng Anh: diaphragm for dust cleaning valve hoặc pulse valve diaphragm) là bộ phận quan trọng của van rũ bụi trong hệ thống lọc bụi túi vải hoặc lọc bụi cartridge. Nó có nhiệm vụ điều khiển luồng khí nén để rũ bụi bám trên túi lọc, giúp túi lọc luôn thông thoáng và duy trì hiệu suất lọc cao.
Cấu tạo của màng van rũ bụi:
Màng thường được làm từ:
- Cao su nitrile (NBR), viton, hoặc teflon tùy môi trường làm việc (nhiệt độ, hóa chất).
- Lớp vải gia cường ở giữa để tăng độ bền và đàn hồi.
- Có lỗ trung tâm và lỗ phụ tương ứng với cấu trúc của thân van.
Nguyên lý hoạt động:
Khi van điện từ (solenoid valve) mở, khí nén đi vào khoang trên màng van.
Áp suất làm màng van bật lên, mở đường khí nén chính thổi vào ống venturi, tạo xung khí mạnh rũ bụi ra khỏi túi lọc.
Khi tín hiệu ngắt, màng van đóng lại, chặn luồng khí nén.
Ứng dụng: Dùng trong van rũ bụi của hệ thống lọc bụi túi vải tại:
- Nhà máy xi măng
- Nhà máy nghiền đá, gạch, thép
- Lò hơi, nhà máy nhiệt điện
- Nhà máy chế biến gỗ, sơn, thức ăn chăn nuôi.
Lưu ý khi thay màng van:
- Chọn đúng loại van (hãng như Goyen, ASCO, SBFEC, …)
- Đảm bảo đúng đường kính (1”, 1.5”, 2”…)
- Kiểm tra áp suất khí nén, độ kín, nhiệt độ môi trường.
